Diseño de Pavimento Rígido en Osorno: Ingeniería para Suelos Húmedos y Tránsito Pesado

Soluciones técnicas. Decisiones informadas.

CONOCER MÁS

El desarrollo urbano e industrial de Osorno, consolidado como un núcleo agropecuario clave en el sur de Chile, impuso desde mediados del siglo XX exigencias particulares sobre su infraestructura vial. La expansión de las plantas lácteas y los centros logísticos en la zona de Rahue y Francke demandó superficies de rodadura capaces de soportar cargas repetitivas y la humedad constante de los trumao. Un diseño de pavimento rígido en Osorno no se limita a calcular espesores de hormigón: implica comprender la interacción entre una subrasante de origen volcánico, con alta capacidad de retención de agua, y las solicitaciones del tráfico moderno. El equipo técnico integra los datos de sondajes SPT y módulos de reacción para predecir con precisión el comportamiento de la losa a largo plazo, evitando el agrietamiento prematuro que afecta a patios de camiones y accesos viales en la cuenca del Rahue.

La durabilidad de un pavimento rígido en Osorno se juega en el drenaje de la subrasante: un trumao saturado reduce la vida útil de la losa en un 60% si no se controla.

Nuestras áreas de servicio

Descripción del proceso

Un patio de maniobras para una cooperativa lechera en el sector de Ovejería ilustra el desafío típico. La subrasante, una arcilla limosa de alta plasticidad saturada durante nueve meses al año, presentaba un CBR inferior al 3%. Para este escenario, el diseño de pavimento rígido se orientó a rigidizar la estructura mediante una subbase granular drenante de 20 centímetros y un hormigón H-35 con macrofibras sintéticas. La transferencia de carga en juntas se resolvió con pasajuntas de acero liso NCh 165, calculando la separación entre juntas de contracción para evitar el alabeo térmico típico de los veranos osorninos. La verificación del modelo estructural se apoya en la microzonificación sísmica para asegurar que la losa no sufra asentamientos diferenciales durante un evento telúrico, un criterio obligatorio bajo la norma chilena.
Diseño de Pavimento Rígido en Osorno: Ingeniería para Suelos Húmedos y Tránsito Pesado

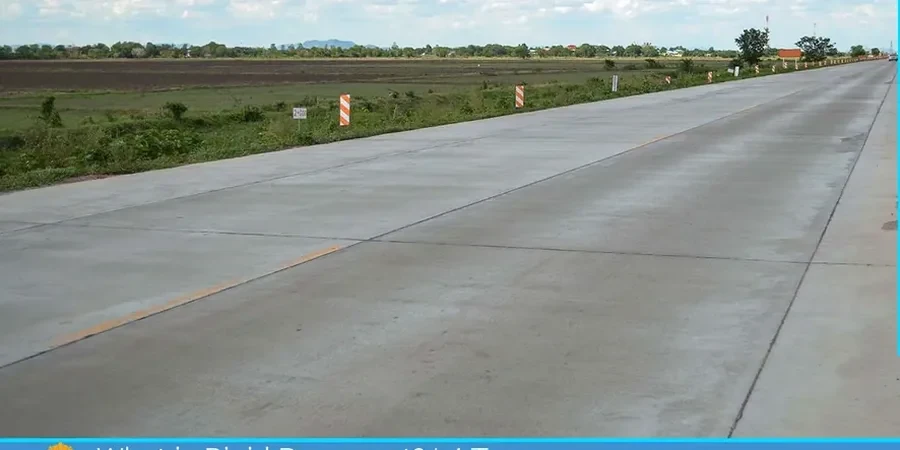

Imagen técnica — Osorno

Aspectos locales

La pluviometría de Osorno, que supera con facilidad los 1.300 milímetros anuales concentrados entre otoño e invierno, contrasta con la estacionalidad seca del verano y genera un régimen de humedad fluctuante muy agresivo para las losas de hormigón. El principal riesgo ingenieril en el diseño de pavimento rígido aquí no es la carga estática, sino el fenómeno de bombeo de finos bajo las juntas: el agua infiltrada erosiona la subbase cuando las ruedas de un camión con acoplado flexionan la esquina de la losa. A esto se suma el efecto de las heladas matinales en sectores como Pilauco, donde la saturación superficial puede microfisurar un hormigón mal curado. Ignorar estos factores conlleva a la escalonadura progresiva de las juntas transversales y a la rotura de esquina, transformando un activo productivo en un pasivo de mantención insostenible.

¿Necesita una evaluación geotécnica?

Respuesta en menos de 24h.

WhatsApp directo: +56 9 7709 2993

La forma más rápida de cotizar

Email: contacto@mecanicadesuelos.co

Marco normativo


AASHTO 93 Guide for Design of Pavement Structures, PCA - Concrete Pavement Design (fatiga y erosión), NCh 170: Of 2016 - Hormigón - Requisitos generales

Datos técnicos

ParámetroValor típico
Módulo de rotura (MR)4.5 - 5.0 MPa (H-35 a H-40)
Módulo de reacción (k)35 - 55 MPa/m (corregido)
Transferencia de carga en juntasPasajuntas Ø 25-32 mm
Resistencia a la flexotracción5.0 MPa (mín. a 28 días)
Periodo de diseño estructural20 - 25 años (tráfico pesado)
Clasificación climática AASHTOZona húmeda (clima templado lluvioso)
Coeficiente de drenaje (Cd)0.90 - 1.00 en subbase granular

Dudas habituales


¿Qué parámetros del suelo de Osorno son críticos para dimensionar una losa de hormigón?

El parámetro fundamental es el módulo de reacción de la subrasante (k), que en Osorno suele ser bajo debido a la presencia de suelos trumao y arcillas húmedas, con valores corregidos que oscilan entre 35 y 55 MPa/m. También es crítico el índice CBR de la subrasante y la posición del nivel freático en invierno, ya que condicionan el coeficiente de drenaje y el riesgo de erosión por bombeo bajo las juntas.

¿Qué ventajas tiene un pavimento rígido frente a uno flexible para un patio de camiones en la zona lluviosa de Osorno?

La principal ventaja es la resistencia a la deformación bajo cargas puntuales estacionarias y a la erosión superficial. En el clima lluvioso de Osorno, un pavimento rígido bien diseñado distribuye las tensiones en un área mayor, evitando los ahuellamientos y deformaciones plásticas que sufre el asfalto bajo los ejes de camiones cargados con leche o ganado. Además, su superficie clara mejora la visibilidad nocturna en condiciones de lluvia.

¿Qué normativa chilena rige el diseño de pavimentos de hormigón para proyectos industriales?

Si bien no existe una norma chilena única para el diseño estructural de pavimentos rígidos, aplicamos la metodología internacional AASHTO 93 y los criterios de la Portland Cement Association (PCA). Para los materiales, nos regimos estrictamente por la NCh 170: Of 2016 para el hormigón, y consideramos las disposiciones sísmicas de la NCh 433. Of1996 Mod.2012 para asegurar la integridad de la losa durante sismos.

¿Cuál es el costo estimado para el diseño de un pavimento rígido en Osorno?

El costo del servicio de diseño de pavimento rígido se sitúa en un rango de $906.000 a $2.807.000, dependiendo de la superficie del proyecto, la complejidad de la campaña geotécnica requerida y el nivel de detalle de las especificaciones técnicas. Esto incluye el estudio de suelos, el cálculo estructural de espesores y juntas, y la emisión de los planos ejecutivos.

¿Cómo afecta la ceniza volcánica de los suelos trumao al diseño de la subbase del pavimento?

Los suelos trumao, predominantes en Osorno, tienen una estructura porosa y una alta capacidad de retención de humedad, pero son susceptibles a la deformación cuando están saturados. Para contrarrestar esto, diseñamos una subbase granular drenante de al menos 15 a 20 cm de espesor, con una granulometría controlada que corte la capilaridad. A menudo especificamos un geotextil no tejido de separación para prevenir la migración de finos volcánicos hacia la subbase limpia.
